VESSEL PURIFIER ROUTE / 선박 청정기 - 청정기내 유로 -1

청정기 내 유로

: 저압수 고압수 봉수 기름 슬러지

1. OPERATING WATER IN - BOWL CLOSE

2. SEALING (REPLACEMENT) WATER IN

3. DIRTY OIL IN

4. CLEAN OIL OUT

5. OPERATING WATER IN - BOWL OPEN

6. SLUDGE OUT

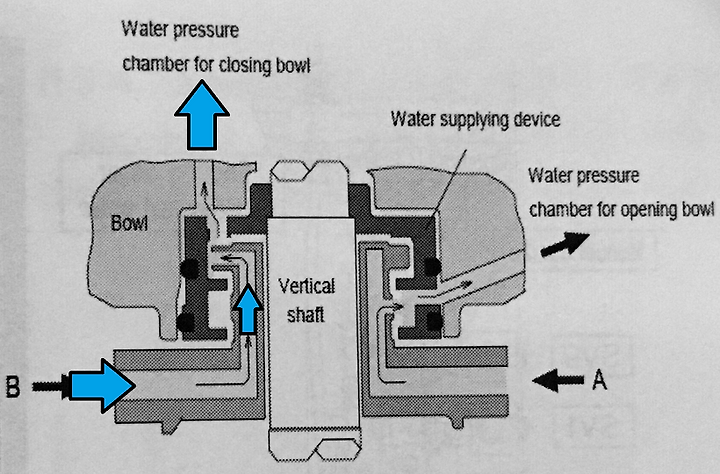

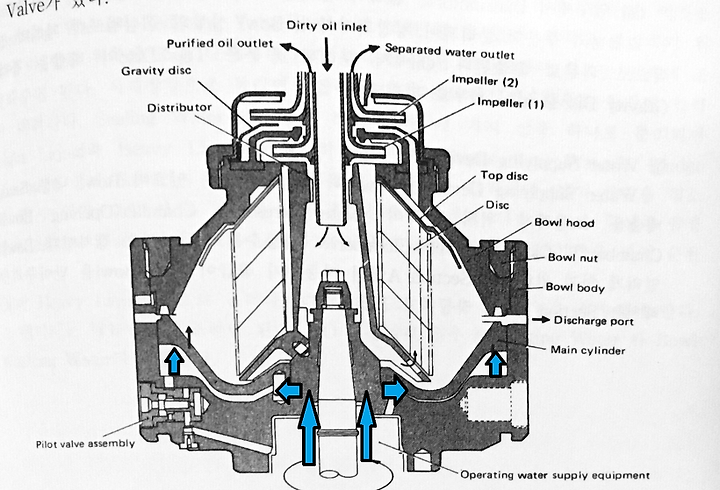

OPERATING WATER IN - BOWL CLOSE

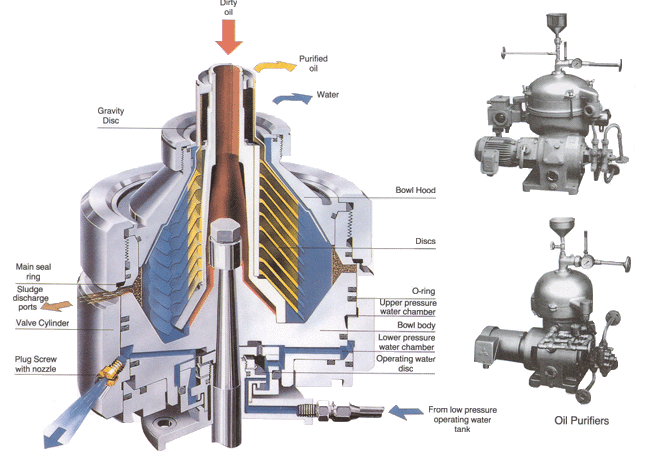

DIAGRAM

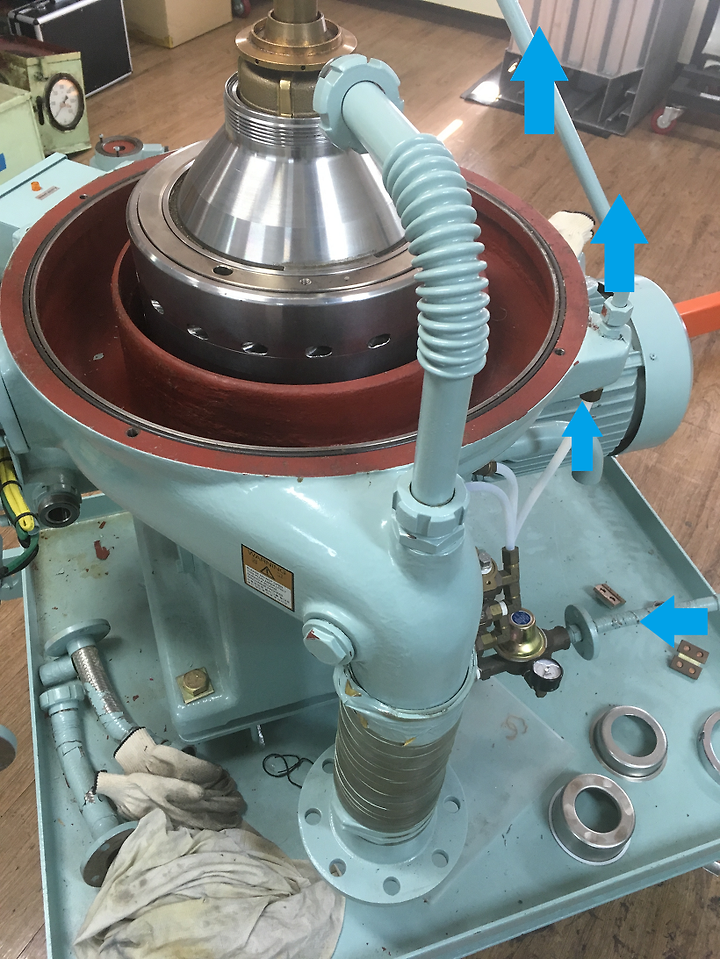

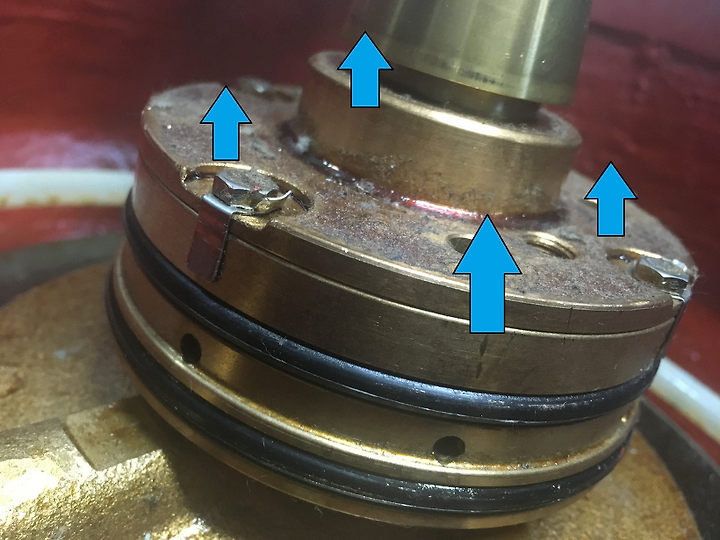

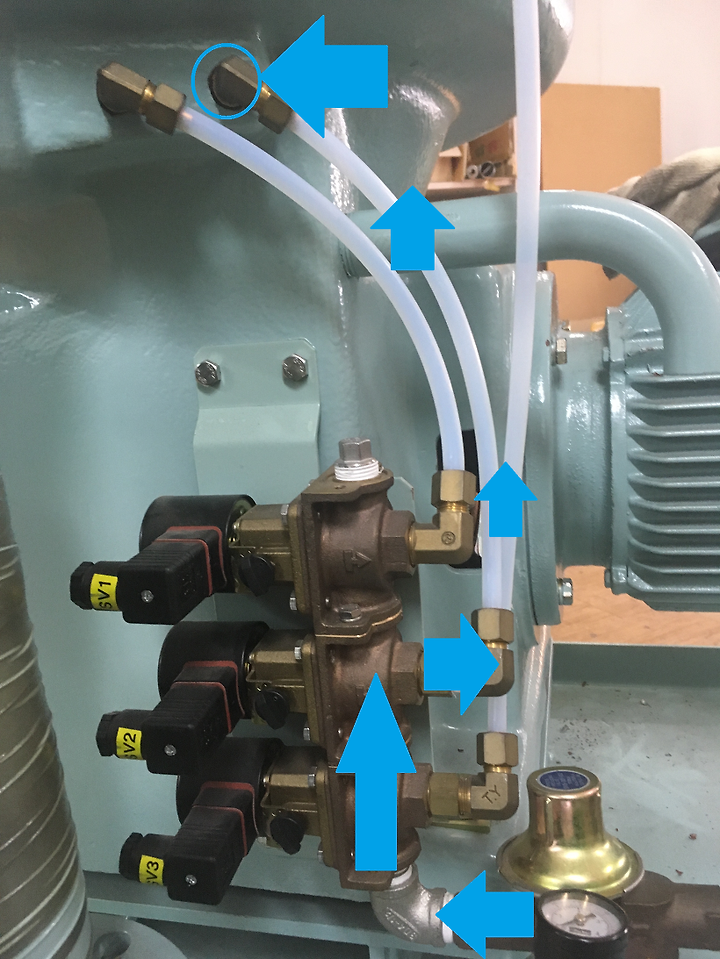

LOCAL

BOWL을 들어올려 DISCHARGE PORT를 막는다.

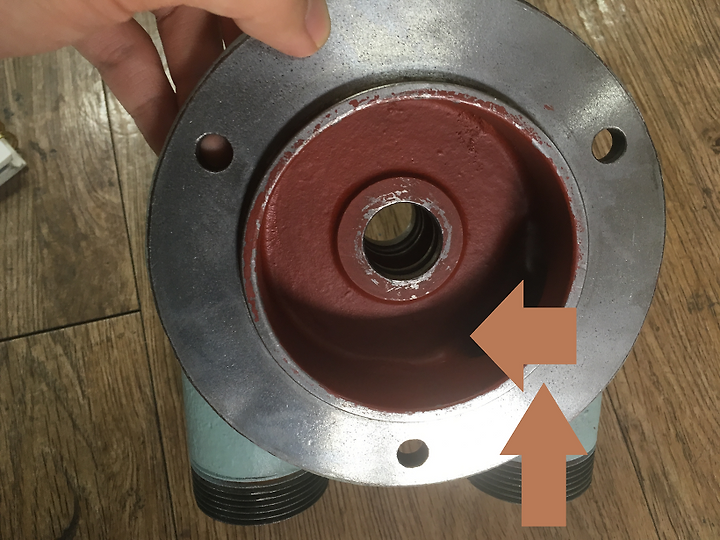

SEALING (REPLACE.) WATER IN

DIAGRAM

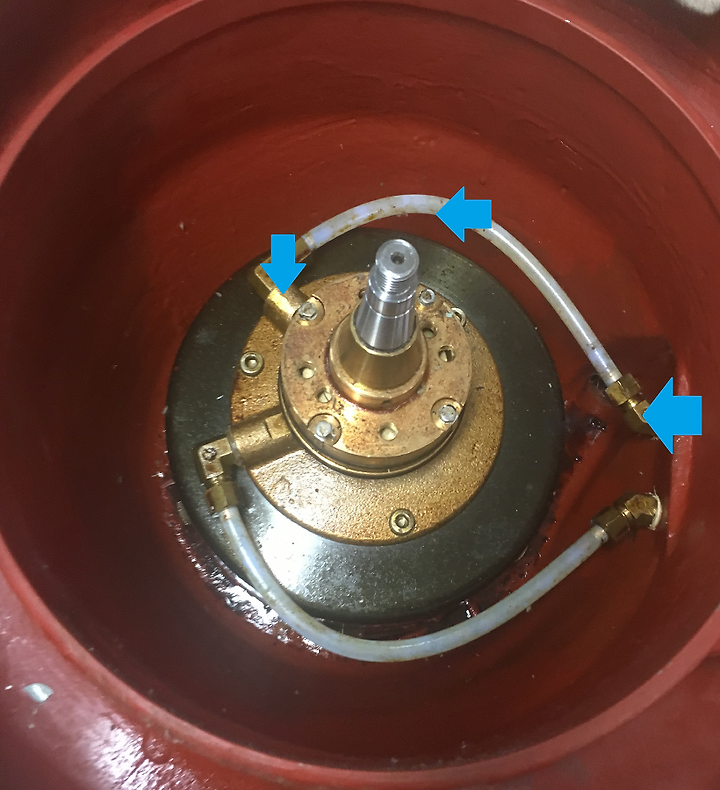

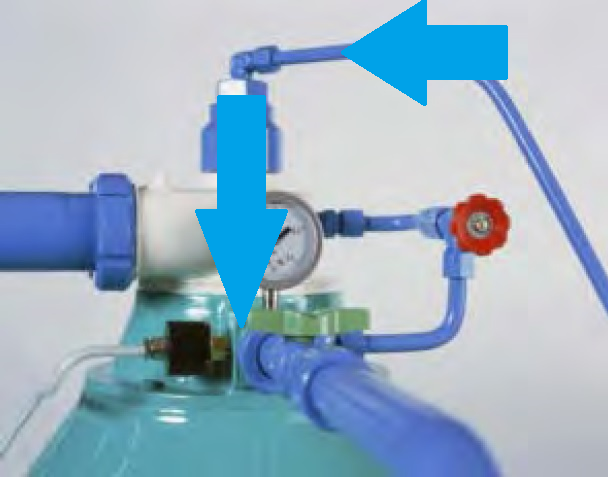

LOCAL

• BOWL이 CLOSE 상태이고 원심력을 받아 청정기 BOWL 바깥쪽에 모인다.

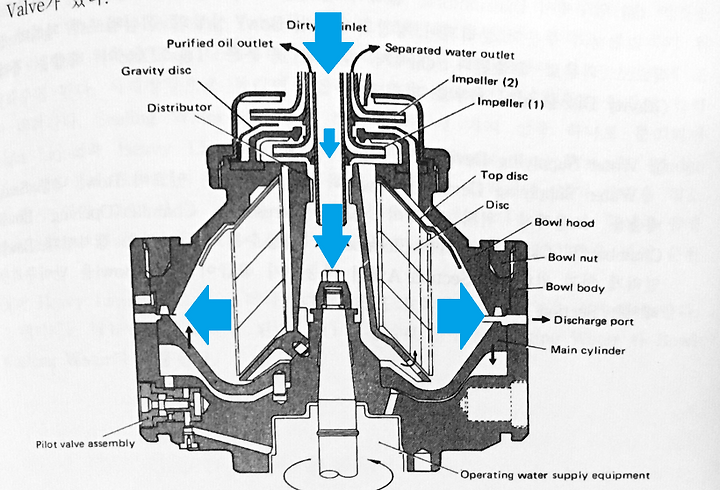

DIRTY OIL IN

DIAGRAM

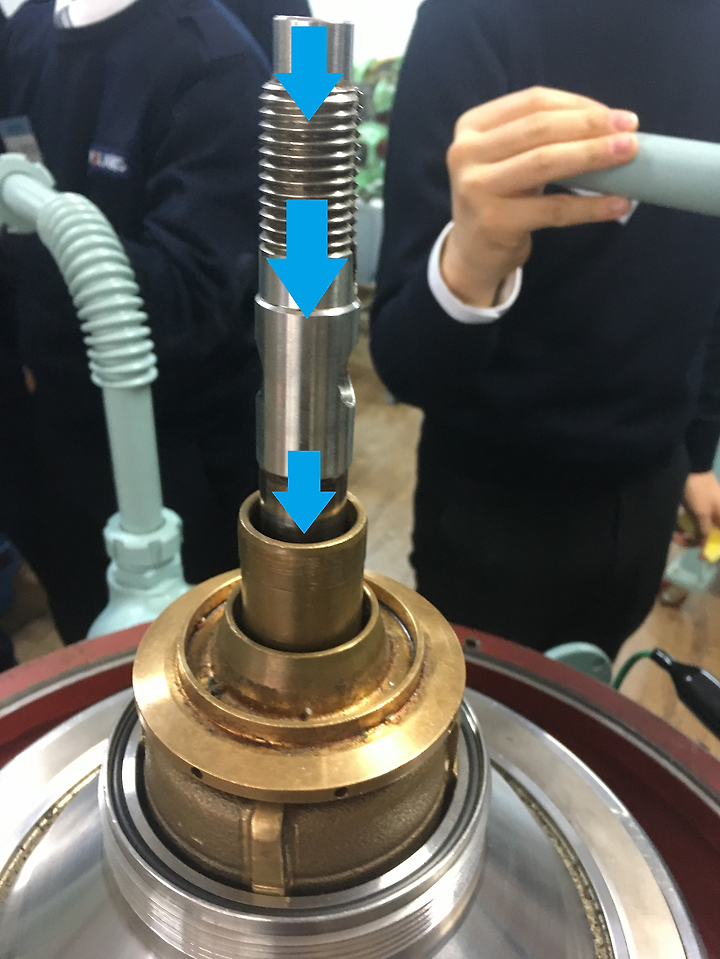

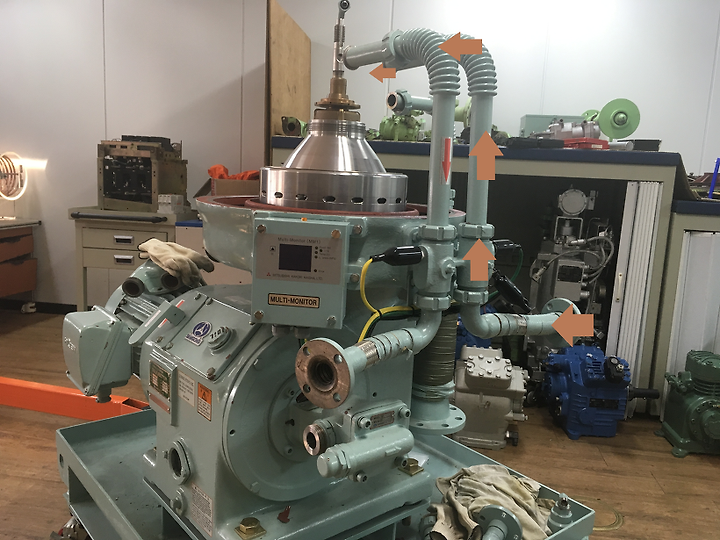

LOCAL

• BOWL CLOSE & SEALING WATER 이후 기름이 들어온다.

• 이때부터 청정기 내에서 3상분리가 이루어진다. (물 - 기름 - 고형물)

• 배출시에는 2상(CLARIFY) 또는 3상(PURIFY)으로 나뉜다.
