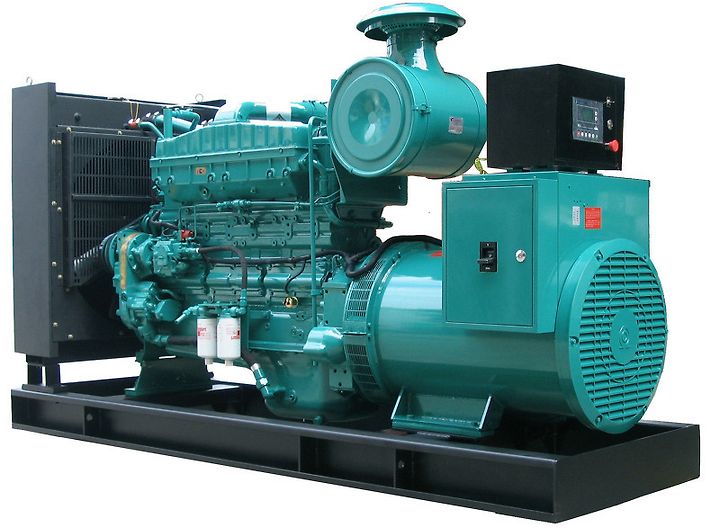

VESSEL RTS (REMOTE TEST SWITCH) EMERGENCY GENERATOR / 선박 RTS 비상발전기

비상발전기가 운전되는 경우

1. LOCAL START - MANUAL

: 비상발전기실에서 START

• BATTERY
• 수동으로 SPRING CHARGE

2. ESBD BUS TIE TRIP - AUTO

: 메인 발전기에서 ESBD로 들어오는 ACB OPEN or TRIP

•  주 발전기의 정지
•  주 배전반 BUS TIE ACB TRIP
•  비상 배전반 BUS TIE ACB TRIP
•  RTS - Remote Test Swtich 동작

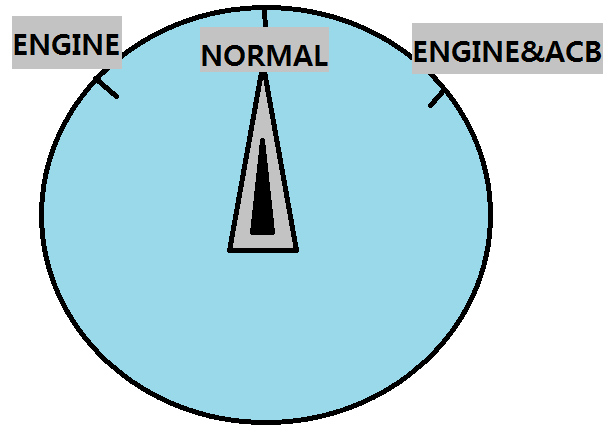

RTS : REMOTE TEST SWITCH

 1. ENGINE

  -ESBD ACB OPEN

  -D/G와 ESBD OPEN

  -ESBD POWER DOWN (비상등 꺼짐)

  -비상발전기가 AUTO START

  -비상발전기 ACB OPEN

  -ESBD 전원 복구X

 2. NORMAL

  -ESBD ACB CLOSE

 3. ENGINE & ACB

  -ESBD ACB OPEN

  -D/G와 ESBD OPEN

  -ESBD POWER DOWN (비상등 꺼짐)

  -비상발전기가 AUTO START

  -비상발전기 ACB CLOSE

  -ESBD 전원 복구O



RTS의 목적

• D/G및 MSBD를 건들지 않고 실시 가능하다.
• 비상발전기 RTS기동은 6개월에 한번 시행해야하며 SOLAS규정상 45초 내 ACB CLOSE 되야한다.
• PSC수검시 RTS SELECT SWITCH 를 ENGINE&ACB 로 두고 45초 내 ESBD에 전원이 공급되는지 검사한다.

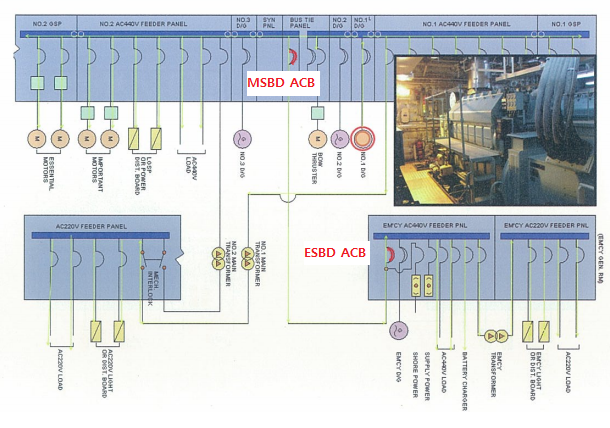

※비상발전기 ACB와 ESBD ACB는 INTERLOCK이 되어있어 동시에 CLOSE 될 수 없다.
